Hoja técnica
Atlas-60/i60 es una plataforma de comunicaciones orientada a oficinas medianas que además de solventar las necesidades de conectividad de la oficina tanto hacia la red externa como a nivel interno, permite virtualizar internamente un servidor en el que ejecutar determinadas aplicaciones que normalmente requerirían de una máquina independiente (aceleración, seguridad, inventario, almacenamiento...), reduciendo así infraestructura a la vez que facilita la gestión de los sistemas gracias a una sofisticada plataforma en la nube de administración de comunicaciones y aplicaciones.
Basado en una plataforma hardware tan potente como escalable, con un rendimiento por encima de 100Mbps, integrando hasta 16 puertas Ethernet para la red local, 3 slots que permiten adaptarse a cualquier escenario de conectividad y potenciado por un software de amplio prestigio en el sector de comunicaciones profesionales.
| Orientado a oficinas medianas, capacidad superior a 100Mbps con servicios activos | |
| Router + Servidor en un dispositivo. Núcleos de CPU independientes alojan un S.O. propietario de tiempo real para routing y un S.O. Linux Debian para aplicación | |
| Adaptable a múltiples escenarios de conectividad gracias a un amplio abanico de tarjetas disponibles (ADSL/VDSL, G.SHDSL, E1/T1, Serie, Conmutador Ethernet PoE) | |
| 8/16 puertos Ethernet 10/100 con funcionalidades avanzadas VLAN, 802.1P/Q/X y Punto de Acceso Wi-Fi 802.11n. PoE opcional. | |
Atlas-60/i60 son dos equipos en uno. Por un lado, es una plataforma de comunicaciones potente y escalable que integra conectividad a la red externa y conectividad local fija e inalámbrica y, por otro, es un servidor de aplicaciones flexible y gestionable que permite reducir y racionalizar la infraestructura de comunicaciones e IT de las sedes remotas.
Como plataforma de comunicaciones integra 8 o 16 puertos Fast Ethernet con capacidad PoE y posibilidad de punto de acceso Wi-Fi, 2 puertos Gigabit Ethernet y 3 slots de ampliación.
Como servidor soporta aplicaciones Linux en un núcleo de CPU y S.O. independiente de forma que no afecta al rendimiento de las comunicaciones.
Lógicamente, incluye todas las funcionalidades demandadas a un router profesional, como routing (RIP, OSPF, BGP, VRF, Policy Routing,...), seguridad (ACLs, Firewall, IPSec, 802.1X,...), calidad de servicio (CBWFQ, LLQ, PQ,...), o gestión (CLI, SNMPv3, AAA,...)
Conectividad a la red usando 1, 2 o 3 accesos fijos (Ethernet, Fibra, ADSL/VDSL, G.SHDSL, E1/T1,…), ya sea como acceso principal y respaldo o ambos activos para balanceo.

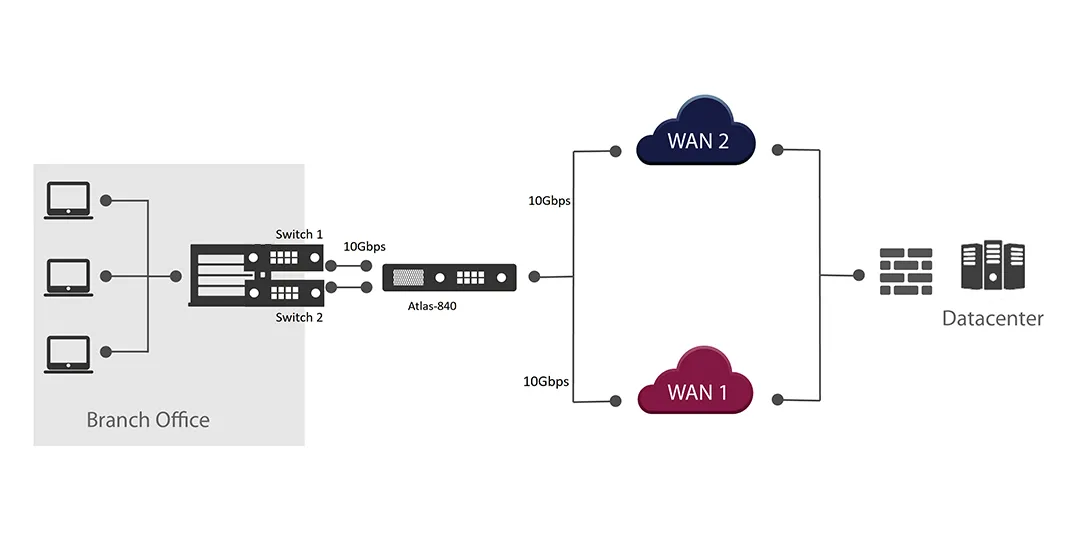

Figure 1: Conectividad redundante a la red
Uso como router y como servidor de aplicaciones todo en uno.
Figure 2: Router y servidor en un mismo dispositivo
Solvente en escenarios por encima incluso de 100Mbps IMIX simétricos con servicios habilitados gracias a una arquitectura hardware potente que incluye cifrado hardware.
CPU de doble núcleo, donde un núcleo se dedica a routing y en el otro núcleo se ejecuta un Linux Debian disponible para aplicaciones. No se requiere añadir elementos procesadores.
Doble interfaz Gigabit Ethernet eléctrico integrado que no ocupa slot. De esta forma no se compromete la escalabilidad y uso de otras tecnologías de acceso, como G.SHDSL, E1 o ADSL/VDSL como acceso redundante.
El switch integrado es ideal para pequeñas oficinas puesto que hace innecesario el uso de un conmutador externo, disminuyendo el coste y puntos de fallo. Puertos dúplex, auto negociables y con opción PoE.
Además de integrar acceso WAN y LAN, dispone de 3 slots que permite adaptarse a escenarios complejos de doble o triple conexión a la red externa. Disponibles tarjetas FO, VDSL, Serial, E1/T1, G.SDHSL, …
En función de las aplicaciones que se ejecuten sobre el equipo, se requiere un sistema de almacenamiento de mayor o menor capacidad, para lo cual se soporta internamente disco duro o bien memoria Flash USB.
Las comunicaciones corporativas requieren seguridad corporativa. Atlas-60/i60 incluye sin coste el estado del arte en seguridad: ACLs, Firewall, 802.1X, IPSec (cifrado hardware opcional), etc.
Atlas-60/i60 incluye software con funcionalidades avanzadas necesarias en redes corporativas y servicios de operador, preparado para escenarios de alto nivel de exigencia como MPLS y servicios gestionados.
Las oficinas medianas y grandes requieren un equipo integrable en armarios de comunicaciones estándar y con adecuada ventilación forzada. Atlas-60/i60 está espacialmente diseñado para tales instalaciones.
Los servicios gestionados de Operadores e Integradores requieren una gestión fuera de banda para no interferir en la red del cliente, siendo el puerto de consola el método más habitual.
CARACTERÍSTICAS TÉCNICAS DE HARDWARE
- 3 x slots de ampliación
- Un slot para tarjetas DSL: ADSL/VDSL o G.SHDSL
- Un slot para tarjetas WAN o Voz (DSL, E1/PRI, FO, FXS/FXO, Serial,…)
- Un slot para ampliación de switch o tarjetas WAN o Voz
- Conectividad Gigabit a la red
- Dos puertos Gigabit Ethernet
- Uso como WAN redundante o como LAN/DMZ
- Interfaz eléctrico: 10/100/1000 Mbps y conector RJ45
- Conectividad local Ethernet
- Conmutador Ethernet 8 puertos 10/100
- Ampliable a 16 puertos 10/100
- Opción PoE
- Conectividad local inalámbrica
- Modo punto de acceso 802.11abgn seleccionable 2.4/5GHz
- MIMO 2x2 con antenas externas (conector SMA)
- Seguridad WEP, WPA, WPA2. Calidad de servicio WMM QoS. Multi SSID
- Dimensiones y peso
- Largo x Ancho x Alto: 440 x 348 x 47 mm
- Peso aproximado: 4.5 Kg
- Formato: sobremesa y soporte adicional para instalación en rack
- Especificaciones ambientales
- Temperatura: de 0º C a 40º C
- Humedad relativa: del 5 % al 85 %
- Presión atmosférica: de 860 mbar a 1060 mbar
CARACTERÍSTICAS TÉCNICAS DE SOFTWARE
- Protocolo IP
- ARP, ARP Proxy, MTU discovery, NAT, ECMP, BFD
- Routing estático y dinámico RIP, OSPF, BGP, Policy based
- Virtual Router Forwarding (Multi-VRF)
- Protocolo IP (2)
- Multicast: IGMP (v1, v2, v3), PIM-SM, MSDP, MLD, MLDv2
- Sondas de servicio IPSLA (retardo, pérdida de paquetes, jitter)
- Alta disponibilidad: VRRP, TVRP (compatible HSRP)
- Seguridad
- Soporte IPSec en modo transporte y túnel
- Autenticación Preshared, RSA, certificados, MD5, SHA-2
- Cifrado: DES (56 bits), 3DES (168 bits), AES (128, 192 y 256 bits)
- Seguridad (2)
- Certificados: CSR, SCEP, X.509v3, PKIX, revocación LDAP
- Listas de acceso estáticas y dinámicas, y Firewall basado en sesión
- Detección de ataques DoS y DDoS
- Servicios IP
- Servidor y cliente DHCP, DNS, FTP, SFTP, SSH, Telnet
- Cliente NTP, LDAP, Syslog, SCP. Servidor TFTP
- Relay DHCP, dynDNS
- Calidad de servicio
- Clasificación, marcado, gestión BW, priorización y limitación Bw
- Hasta 32 clases y 16 colas por interfaz
- Políticas estricta (PQ), baja latencia (LLQ), pesos/clases (WFQ, CBWFQ)
- IPv6
- Dual Stack, IP6oIPv4, IPv4oIPv6, GRE, 6rd, DHCPv6, ICMPv6, SLAAC
- Routing estático y dinámico RIPng, OSPFv3, MP-BGP
- Multicast: MLD, MLDv2, Listener, Querier
- Telefonía sobre IP
- Protocolos: SIP (UDP, TCP, TLS), H323, UA-NOE, SRTP, SCCP
- Soporte a terminales SIP, UA-NOE, H323, SCCP
- Servicios en supervivencia: llamadas, retención, transferencias
- Gestión
- Configuración CLI y almacenamiento en fichero de texto plano
- Asignación de permisos por usuarios y grupos
- Soporte AAA compatible RADIUS y TACACS+
- Gestión (2)
- Soporte Netflow, RMON V5 y V9, SNMPv1, v2c y v3, Syslog
- Gestionable por SMS
- Captura remota de tráfico compatible Wireshark
CARACTERÍSTICAS TÉCNICAS ADICIONALES
- LEDs
- Alimentación, slot (2), USB, Wi-Fi, disco duro
- 2 LEDs adicionales por puerto Ethernet (enlace, velocidad y actividad)
- Puerto de consola
- Tipo RS232, N81
- Velocidad por defecto 9600 bps, velocidad máxima 115200 bps
- Conector RJ45 con pinado propietario (adaptador incluido)
